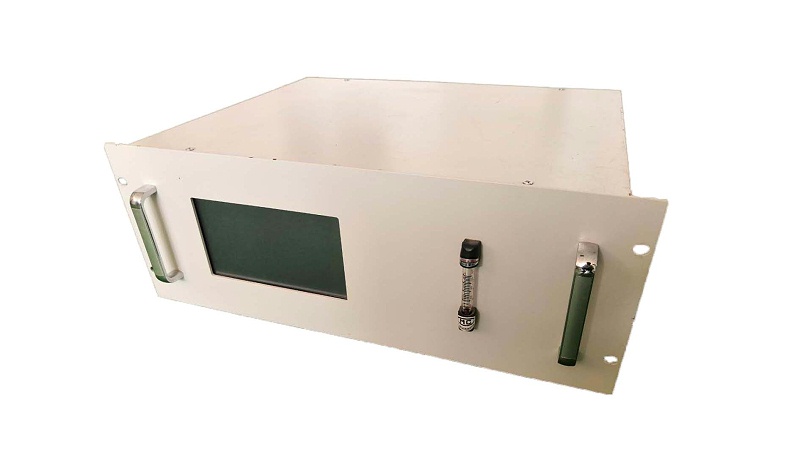

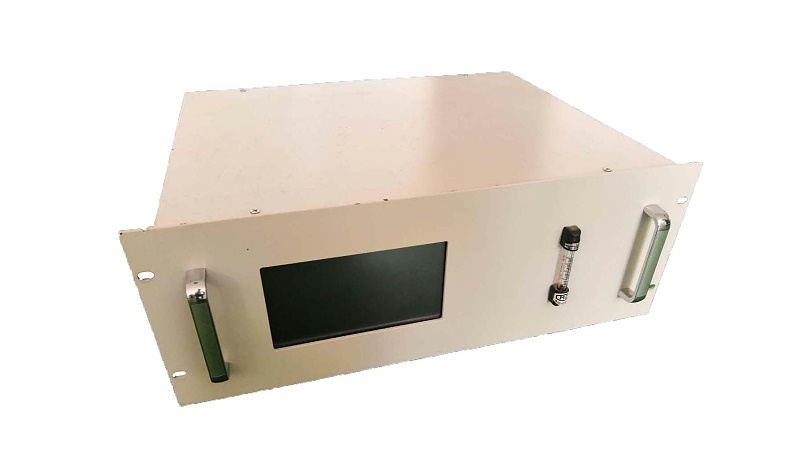

紅外氣體分析儀是宏瑞德煙氣在線監測系統常用的核心元器件之一。

各種紅外線氣體分析儀的工作原理雖然不盡相同，其結構也各有差異，但它們都由一些共同的部件和基本環節構成。

(1)紅外輻射光源

紅外光源發生器是紅外光源的發生裝置。一般采用選擇光源材料并加熱的方式。例如，將鎳絲加熱到730℃時其發射光譜的波長，主要集中在3～10μm。

(2) 測量氣室

測量氣室是樣品氣吸收紅外輻射的裝置，采用防腐鏡面材料加工而成。測量氣室需持續穩定地以一定流速通過樣品氣室，保證檢測結果的穩定性。

(3)檢測器

檢測器是儀器的核心部件，它將被測組分濃度變化轉換成某種電參數變化。通過測量電路轉換成電壓或電流信號輸出。

(4)信號運算放大器

運算放大器是將檢測器的微弱電信號進行放大、對數-反對數放大、模/數轉換、數學運算、線性補償?shù)刃畔⑻幚砉ぷ鳎员愣蝺x表顯示和記錄。

(5)輔助裝置

紅外線氣體分析儀除上述基本部件外，根據工作原理的不同，還需要一些輔助裝置，如恒溫控制器、恒流控制器、電源穩壓器、濕度補償裝置和防震防爆裝置等。
