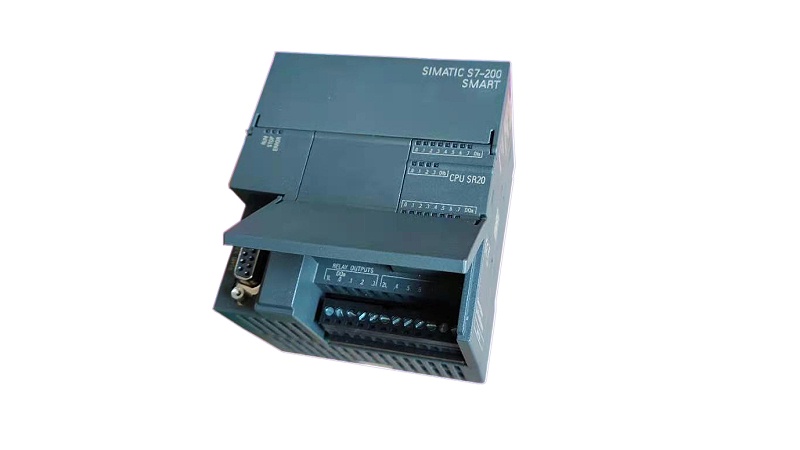

煙氣CEMS的PLC自動控制，主要實現狀態控制、流程控制、報警功能及信號采集功能，并通過PLC實現樣氣分析系統的邏輯控制、數據采集、數據通訊等功能。

煙氣CEMS系統狀態監控包括取樣分析工作狀態、探頭反吹狀態、系統標定狀態、及系統故障狀態的自動控制。

1.取樣分析工作狀態

抽氣泵正常工作，從探頭抽取煙氣，經傳輸管線、除塵、除濕處理及壓力流量調節后送分析儀分析；

2.探頭反吹狀態

抽氣泵停止工作，接通反吹電磁閥，壓縮空氣對探頭實施脈沖反吹，反吹結束，抽氣泵恢復工作，系統進入正常工作狀態。

3.系統標定狀態

按照手動或自動標定的要求，打開標氣瓶壓力調節閥，切換閥門到標定位置，此時煙氣經放散回路排出，標準氣按照標定要求接通零氣或量程氣，按照標定回路要求進入分析儀進行標定，同時標定數據輸入PLC保存。

4.故障狀態報警時

按照報警的類型不同對系統流程進行不同方式的處理。如由于探頭堵塞、流量下降引起的報警，將停止泵抽氣，防止泵損壞。例如濕度報警、樣氣中含水量增加均可能引起分析儀測量氣室進水損壞，必須停止泵工作。系統報警也包括溫度報警、壓力報警、濕度報警、流量報警等系統故障報警，以及設定的分析測量值的報警燈。
