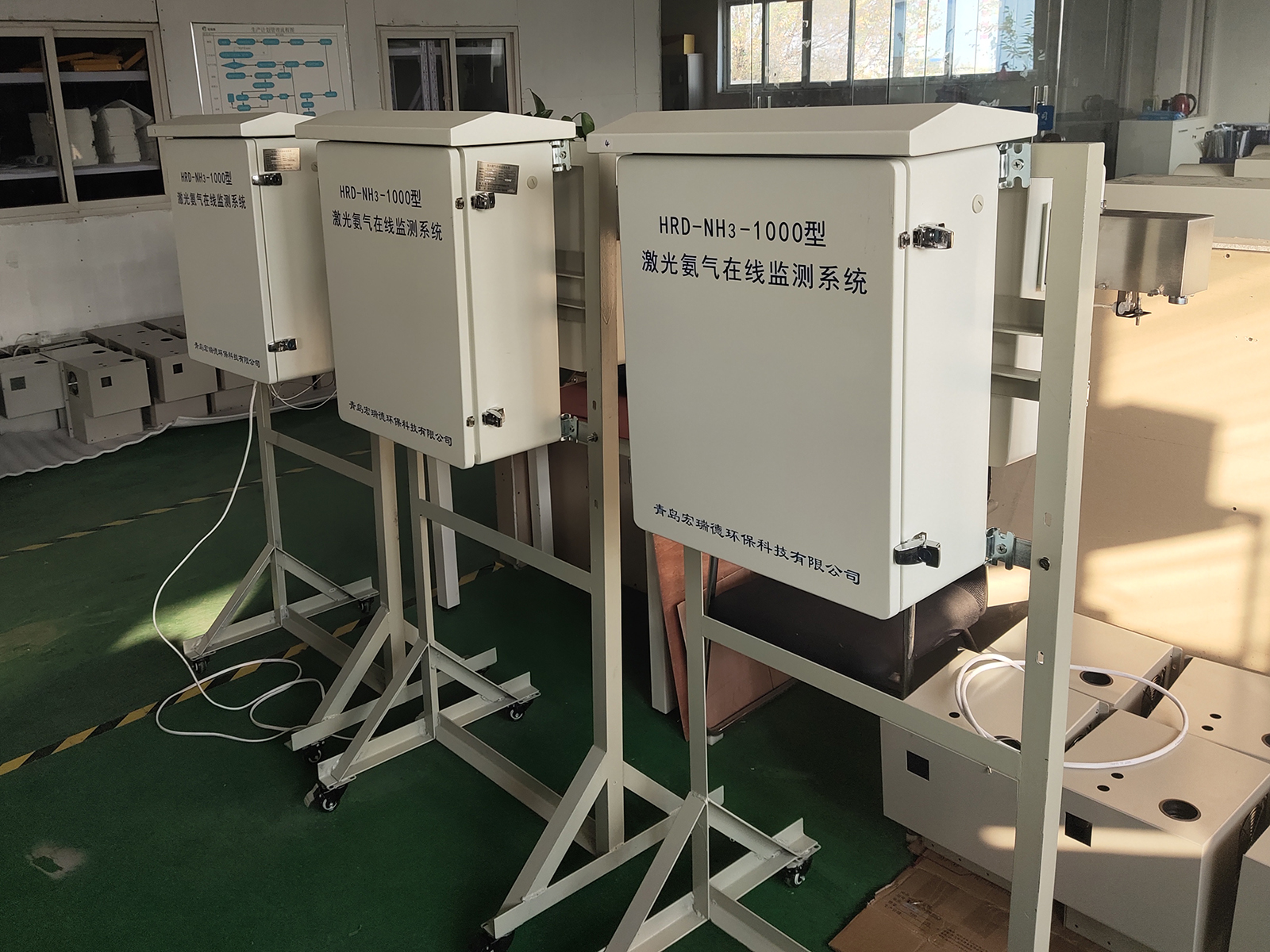

HRD-NH3-1000原位式氨逃逸在線監測系統采用高溫加熱抽取技術，對工業過程中的氣體進行連續在線監測,系統由激光分析探頭箱、控制箱、以及兩箱之間連接的氣路和電路構成，主要應用于眾多工業領域氣體排放監測和過程控制，例如:燃煤發電廠、鋁廠、鋼鐵廠、冶煉廠、垃圾發電站、水泥廠和化工廠、玻璃廠等。

分析儀采用了可調諧激光吸收光譜技術（Tunable Diode Laser Absorption Spectroscopy，簡稱TDLAS）的原理，可測量過程氣體成分中的特定氣體的濃度，包括NH₃ 、H₂S、HCL、HF等。原位式氨逃逸在線監測系統具有靈敏度高、響應速度快、不受背景氣體干擾、非接觸式光學測量等特點，為實時準確地反映氨氣的變化提供了可靠保證。

在線監測系統安裝

1、取樣點的選擇根據工業過程要求而定：

• 取樣點可參考CEMS取樣點的選取方法。

• 應盡可能選擇在直管段，不應選擇在彎頭或變徑等處。

2、探頭箱預裝法蘭的焊接：

• 在工藝管道上開孔，開孔尺寸80mm，將預裝法蘭套件焊接在工藝管道上，焊接時注意法蘭固定孔的方向，應與下圖所示一致。
• 本探頭箱安裝于管道側壁，預裝法蘭套件應略向上傾斜0-5度，避免煙道中的液體進入儀器。

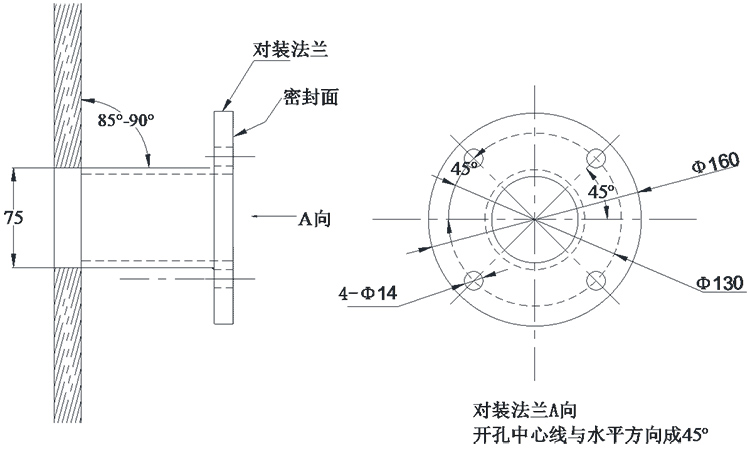

原位式氨逃逸在線監測系統預裝法蘭安裝方式如下圖所示：

預裝法蘭安裝圖

3、在線監測系統探頭箱的安裝：

將探針旋入箱后部探頭箱法蘭上的對應螺紋孔，然后將法蘭通過4個M12的螺栓固定在預裝法蘭上，固定時注意在安裝法蘭和對裝法蘭之間必須有密封墊圈，防止采樣器出現泄漏影響煙氣分析的真實值。

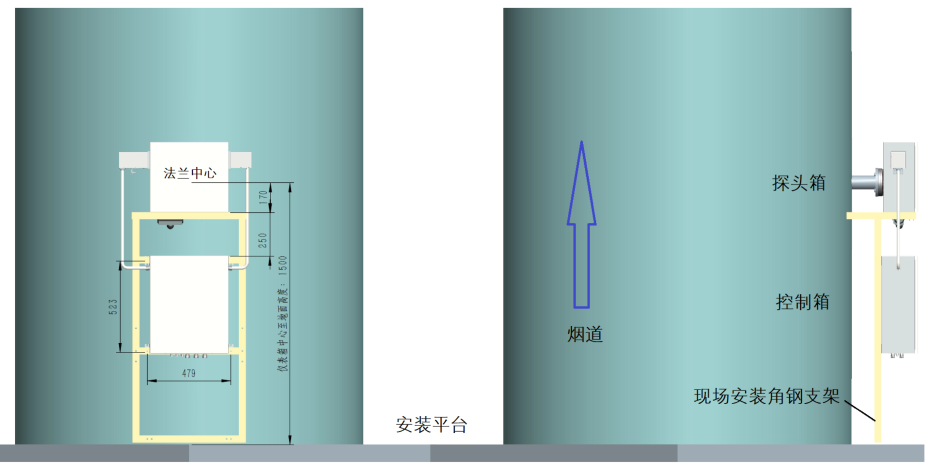

4、在線監測系統的安裝尺寸圖：
