概述：

1：HRD-NH3-1000S氨氣在線監測系統（氨逃逸）于2026年2月取得中環協（北京）認證中心的環境保護產品認證證書；并于2025年取得中國環境監測總站的檢測報告。

2：HRD-NH3-1000S符合最新國標HJ212-2025協議，同時兼容HJ212-2017協議，同時滿足動態管控需求。

一、工作原理

  可調諧半導體激光吸收光譜技術（TDLAS）本質上是一種光譜吸收分析技術，利用了氣體分子對特定波長激光的選擇性吸收特點，分析激光吸收光強的變化獲得氣體的濃度。它和傳統紅外光譜吸收技術的不同之處在于：半導體激光光譜寬度遠小于氣體吸收譜線的寬度。因此：半導體激光吸收光譜技術是一種高分辨率的光譜吸收技術。本技術還可以測量NH3/HCL/HF/CO等。

二、系統特點

HRD-NH3-1000S在線氣體分析儀系統主要特點如下：

① 采用高溫?zé)釢癯槿》?，不受現場安裝條件限制，適用性廣，使用和維護簡單。

②采用TDLAS的高分辨率光譜技術，測量時不瘦其他其他干擾，可有限降低粉塵或背景氣體的干擾，這一特性和其他的分析方法有明顯的優勢。

③系統具有相應速度快，靈敏度高的優點。實際應用中其分辨率0.1ppm ，滿足工業系統的控制需求。

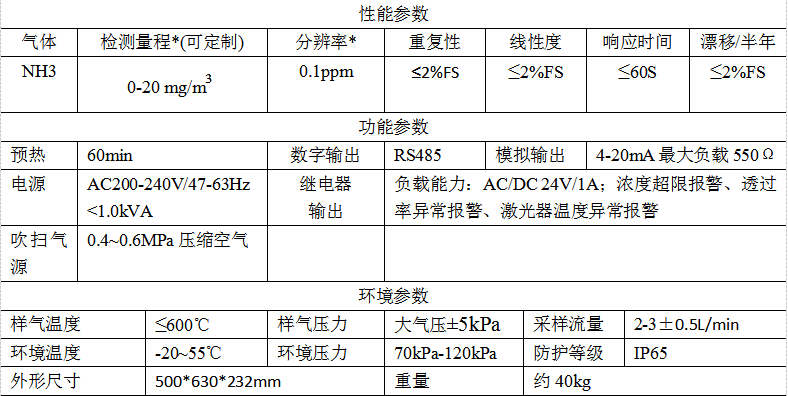

三、主要技術參數

四、系統安裝

⒈安裝點的選擇根據工業過程要求而定

▲取樣點可以參考HJ1405-2024；HJ75-2017標準等。

▲應選擇在直管道上，不應該在彎頭或變徑處。

⒉系統預裝法蘭的焊接

★在工藝管道上開孔，開孔尺寸80mm，將預裝法蘭套件焊接在工藝管道上，焊接的時候注意法蘭固定孔的方向。

★本系統安裝于管道的側壁，預裝法蘭套件應該略向上傾斜5-10度，避免管道內液體進口系統，如果現場水汽過大，傾斜角可以向上15-45度。

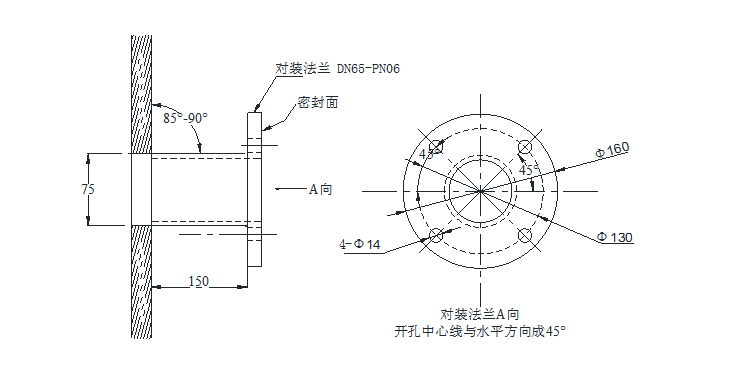

安裝法蘭示意圖如下：

⒊系統安裝

  將探桿旋入系統后部法蘭上的對用螺紋孔，然后將法蘭通過4個M12的不銹鋼螺栓固定在預裝法蘭上，固定時注意在安裝法蘭和對裝法蘭之間必須有密封墊圈，防止采樣時出現泄漏影響煙氣的真實值。
